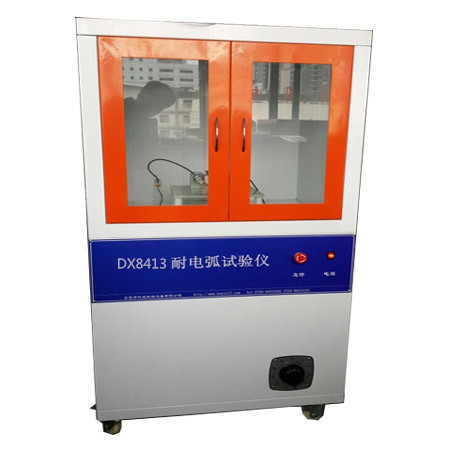

DX8413 machine d'essai de résistance à l'arc

Machine d'essai de résistance à l'arc DX8413

Principalement applicable à :

GB/T1411-2002 Essai de résistance à la décharge d'arc haute tension et faible courant des matériaux d'isolation solides secs.

Conformité aux normes : Ce testeur est conçu et fabriqué conformément aux normes GB1411, IPC650, IEC 61621, ASTMD495, et est conforme aux méthodes d'essai telles que JEC 149 et UL 746A.

Champ d'application :

L'évaluation de la performance de résistance à l'arc des matériaux d'isolation électrique tels que les plastiques, les adhésifs en résine et les peintures isolantes utilisés dans des industries telles que les moteurs, les appareils et les appareils ménagers est principalement applicable aux essais de performance de résistance à l'arc des matériaux d'isolation solides tels que les plastiques, les films, les résines, le mica, la céramique, le verre, l'huile isolante, la peinture isolante, le carton et autres supports.

Caractéristiques : La machine d'essai de résistance à l'arc adopte le contrôle par ordinateur, et la courbe d'essai peut être observée en ligne pendant le processus d'essai ; Stocke automatiquement les conditions d'essai et les données des résultats d'essai, et peut y accéder, les afficher et les imprimer

Principe expérimental : Utilisé pour tester la résistance à l'arc des matériaux d'isolation solides ; Le matériau à tester sera exposé à un environnement haute tension, avec une augmentation progressive du faible courant jusqu'à ce qu'un canal conducteur stable se forme à la surface du matériau. Ce temps est le temps de résistance à l'arc du matériau.

Principales exigences techniques :

1. Tension d'entrée : CA 220 V

2. Tension de sortie : CA 0-20 KV ;

3. Capacité électrique : 1,5 KVA

4. Méthode d'essai : arc intermittent, arc continu

5. Courant d'essai : 10MA-20MA-30MA-40MA en option

6. Erreur de contrôle de la tension d'essai : ≤ 1 %

7. Erreur de temps d'activation/désactivation de l'arc :<5 ms

8. Tension d'essai réglable en continu : 0-20 KV

9. Précision du contrôle du courant : ± 10 %

10. Spécification de l'électrode : électrode en plaque d'acier inoxydable 25,4 mm * 12,7 mm * 0,15 mm

Électrode en acier au tungstène 56 mm * 7 mm * 30 mm

Angle de configuration de l'électrode 110 degrés

L'angle entre l'électrode et le plan horizontal est de 35 degrés

Poids de l'électrode : 50 G

11. Mesures de sécurité :

(1) Protection contre les surtensions

(2) Protection contre les surintensités

(3) Protection contre les courts-circuits

(4) Protection d'ouverture de la porte de sécurité

(5) Protection contre les erreurs de manipulation du logiciel

12. Dimensions extérieures : 800 longueur × Largeur 700 × 1350 mm de hauteur

Configuration principale :

Hôte d'essai : une unité

Générateur haute tension de 20 000 volts : une unité

Dispositif de régulation de tension entièrement automatique par micro-ordinateur : un ensemble (mode port série)

Dispositif de transmission de type isolation d'acquisition de tension et d'acquisition de courant : un ensemble

Électrodes d'essai : deux ensembles

tige de libération de courant : une (type résine)

Logiciel de mesure et de contrôle de la résistance à l'arc par ordinateur : un ensemble

Ordinateurs : un ensemble

Imprimante à jet d'encre couleur de marque : un ensemble

CD-ROM de programme : un ensemble

Manuel d'utilisation du produit : un exemplaire

Certificat de vérification métrologique : un exemplaire

Certificat de conformité : un exemplaire

Outil aléatoire : un ensemble
