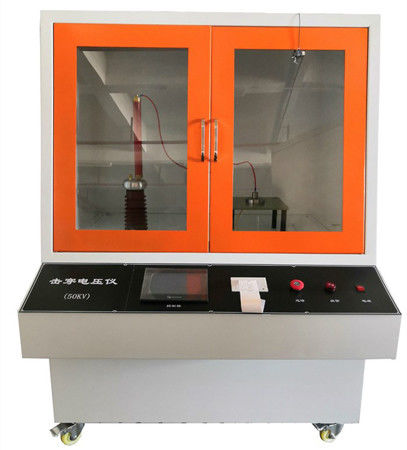

DX8388 Testeur de résistance électrique des matériaux isolants solides Testeur de résistance diélectrique électrique

DX8388 Machine d'essai de résistance électrique des matériaux isolants solides (testeur de résistance diélectrique électrique)

Conforme aux normes:

Conforme aux exigences de la norme GB1408.1, IEC60243-1 "Méthodes d'essai de la résistance électrique des matériaux isolants solides - essais à fréquence de puissance", GB1408.2, IEC60243-2 "Test Methods for Electrical Strength of Solid Insulation Materials - Corresponding DC Voltage Test" GB/T1695-2005 "Determination of Power Frequency Breakdown Voltage Strength and Withstand Voltage of Vulcanized Rubber" GB/T3333, GB12656 et ASTM D149.

Application du présent règlement:

Principalement adapté aux matériaux isolants solides tels que le plastique, le film, la résine, le mica, la céramique, le silicone, le verre, la peinture isolante, etc.Mesurer la résistance à la rupture et résister au temps de tension à une fréquence de puissance (48-62 Hz) ou à une tension CC correspondante dans l'air ou un milieu liquide. Convient pour un renforcement continu et uniforme ou un renforcement progressif, appliquer une tension CA/DC à l'échantillon jusqu'à la rupture, mesurer la valeur de la tension de rupture,et calculer la résistance à la décomposition de l'échantillon; en utilisant une méthode d'augmentation rapide de la tension, augmenter la tension à la valeur spécifiée et maintenir l'échantillon sans panne pendant une certaine période.La valeur spécifiée à ce moment est la valeur de tension de résistance de l'échantillon.

Principaux paramètres techniques:

1Voltage d'essai: AC 0-50 kV réglable en continu DC 0-50 kV réglable en continu

2Capacité du transformateur: 10 KVA

3Voltage de rupture: 0 à 50 kV

4- Vitesse d'accélération: divisée en 6 vitesses: 50, 100, 200, 500, 1000, 2000 (KV/S)

5Régulation de vitesse: pour régulation automatique de vitesse électrique

6. précision de mesure de la tension: ≤ 2%

7Sélection du courant de fuite: 1 à 20 mA

8- méthodes d'essai: test en courant continu, test en courant alternatif

9. Méthode de renforcement: renforcement automatique programmable

10Fréquence d'alimentation électrique:

11Énergie: AC220V 50/60 Hz

12Dimensions extérieures: longueur 1400* largeur 1040* hauteur 1500 mm

13Poids: 200 kg

Configuration standard:

L'hôte de l'essai: une unité

Dispositif de commande: un ensemble

électrodes d'essai (GB 1408.1):deux ensembles

réservoir de carburant d'essai: deux

Système de décharge:un ensemble

Système de commande:un ensemble

Système de collecte des données:un ensemble

Logiciel d'essai: un ensemble de CD

Ordinateur de marque: un ensemble

Imprimante à jet d'encre de marque:un ensemble

Manuel d'utilisation du produit:un exemplaire

Certificat de qualification du produit:un exemplaire

Utilisation:Retirer la tige de décharge et redresser la tige télescopique, insérer l'autre extrémité du pinceau de mise à la terre dans la prise de sonde métallique de la tige de décharge,et ensuite serrer le pinceau de mise à la terre sur le terminal de mise à la terre A ou B de l'instrumentTenir la poignée isolée le plus loin possible du boîtier de l'instrument, se tenir debout, se pencher légèrement vers l'avant, ouvrir la porte en verre de la boîte d'essai,et utiliser la sonde métallique pour contacter la boule de compensation de sortie du transformateur haute tension, électrode d'échantillon, et condensateur à haute tension bout par bout (si nécessaire, après la décharge est terminée,utiliser un multimètre dans la plage de tension CA (plage AC20V) pour vérifier si la tension entre l'électrode et le corps humain est inférieure à 36V, indiquant que la tension résiduelle a été complètement déchargée.)

Attention!Avant de prélever l'échantillon après chaque expérience, il est nécessaire de le décharger complètement au préalable.

Instructions de sécurité:

1L'équipement doit être équipé d'un câble de terre de protection séparé.La mise à la terre du fil de terre de protection vise principalement à réduire les interférences électromagnétiques fortes générées par la rupture de l'échantillon sur la zone environnanteIl peut également éviter de perdre le contrôle de l'ordinateur.

2Le circuit de cet équipement d'essai est équipé de multiples mesures de protection, notamment la protection contre le sur courant, la protection contre les pertes de tension, la protection contre les fuites, la protection contre les courts-circuits,Alarme de décharge de test en courant continu, etc.

3. Exigences en matière de mise à la terre: une mise à la terre séparée est requise, et la mise à la terre doit être conforme aux normes nationales. La tige métallique doit être enterrée à au moins 1,5 m sous terre.

4Le circuit de cet équipement d'essai est équipé de multiples mesures de protection, notamment la protection contre le sur courant, la protection contre les pertes de tension, la protection contre les fuites, la protection contre les courts-circuits,Alarme de décharge de test en courant continu, etc.

Caractéristiques du produit

1. Logiciel d'installation indépendant fonctionnant sur le système WIN XP/WIN7/WIN8, avec une interface conviviale et un fonctionnement simple

2Curve d'affichage expérimentale, stockage automatique des données, recherche automatique.

3. polyvalent, peut être utilisé pour des essais AC et DC précis, fiables et sûrs.

4Processus expérimental contrôlé par ordinateur, arrêt automatique du jugement, réinitialisation automatique.

5. Plusieurs protections telles que la surtension, le sur courant, le court-circuit, les fuites et les dysfonctionnements.

Nom de l'entreprise:

1Au cours de l'expérience, le personnel non lié ne devrait pas être autorisé à s'approcher, car cet instrument de test peut générer une tension élevée et le personnel non formé n'est pas autorisé à utiliser l'équipement.Pendant l'expérience, il devrait y avoir un superviseur et personne ne devrait l'utiliser seul en cas de situation imprévue.

2Si l'appareil n'est pas utilisé pendant une longue période, avant de le réutiliser, il faut d'abord pres­surer l'instrument sans charge, c'est­à­dire retirer le câblage de l'électrode haute tension de la boule de compensation.Vérifiez l'interface de test de l'ordinateur pour voir si la haute tension est normale.

3En cas de situations imprévues pendant l'expérience, l'alimentation doit être coupée en temps opportun et l'expérience ne peut se poursuivre qu'après la résolution du problème.

4Il est préférable d'utiliser un plancher en ciment pour éviter la résonance.

5Le boîtier du dispositif doit être relié à un fil de terre protecteur pendant l'utilisation, assurant ainsi la sécurité des opérateurs et du fonctionnement de l'équipement.

6Après utilisation de l'équipement, coupez le courant vers toutes les parties du système et ne branchez pas ou ne débranchez pas le câble d'alimentation avec de l'électricité.

7. Connectez l'équipement selon la tension d'alimentation prescrite. Assurez-vous que le câblage du circuit est correct. Sinon, il endommagera l'équipement.

8L'instrument doit être placé à l'intérieur et le laboratoire doit être propre, sec et exempt de matières corrosives.

9. Ne laissez pas le câble de l'équipement toucher le bord tranchant pour éviter de rayer l'isolation du câble; ne laissez pas le câble être pressé sous des objets lourds pour éviter de casser le câble et de provoquer un incendie;N'utilisez pas de câbles pour tirer ou attacher des objets., car cela peut entraîner un dysfonctionnement de l'équipement dû à une rupture du câble.

10. Ne laissez pas l'équipement être éclaboussé d'eau, de gaz corrosifs, de gaz inflammables et de combustibles.

11Lorsque vous déplacez l'appareil, coupez l'alimentation et retirez la prise de la prise.

12Ne débranchez pas la prise électrique de l'appareil pendant qu'il fonctionne.
