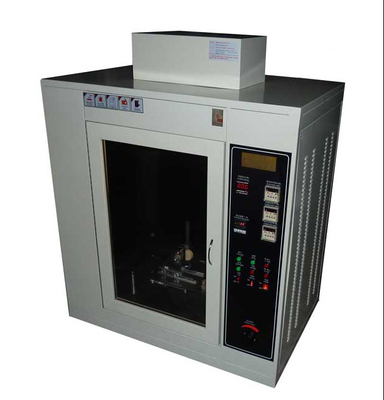

Machine d'essai de fil chaud de précision DX8383 pour produits électriques

DX8383 Machine d'essai du fil à chaud

Introduction au projetLe fil chaud lui-même est en fait un anneau de fil de résistance de spécifications fixes.de sorte que la partie supérieure du fil chaud entre en contact avec l'échantillon pendant le temps requisLa portée des essais dépend de la procédure d'essai spécifique.
Le champ d'application:La machine d'essai du fil chaud est principalement adaptée pour effectuer des essais de danger incendie sur des produits électriques, électroniques, appareils ménagers et leurs composants,simulation de la contrainte thermique causée par des sources de chaleur ou des sources d'allumage telles que des composants chauds ou des résistances de surcharge dans un court laps de tempsIl convient également pour les matériaux d'isolation électrique solides ou autres matériaux solides combustibles.
Conforme aux normes:Conçus et fabriqués conformément aux prescriptions de la "méthode d'essai du fil lumineux" de GB/T5169.10, GB/T5169.13-2006, CEI60695-2-10:2000, GB2099, VDE 0620, GB4706.1, les normes UL817.
Paramètres techniques:
1. volume de la chambre d'essai: 0,5 m3, profondeur x largeur x hauteur: 60 x 95 x 90 cm
2Dimensions limites: profondeur x largeur x hauteur: 61x 120x 105cm
3Fil lumineux: un anneau de 4,0 mm de diamètre est fabriqué en fil nickel/chrome
4Appareil de mesure de la température: thermocouple de fil fin blindé de 0,5 mm, capable de résister à des températures élevées de 1050 °C
5. courant de chauffage: lorsque la température est de 960 °C, le courant est compris entre 120 ~ 150A
6Appliquer une force à l'essai: 0,8 à 1,2 N et limiter la profondeur de pressage à au moins 7 mm
7. chronomètre: chronomètre pour la durée d'allumage (Ti) et le temps d'extinction de la flamme (Te).
8- fil lumineux: anneau standard spécialement conçu de 4 mm ± 0,04 mm Ni/Cr (80/20) stationnaire horizontalement;
9. thermocouple: thermocouple de type K importé de 0,5 mm, manche blindée résistant à la chaleur à 1100 °C;
10. température de chauffage électrique du fil chaud: 500 °C à 960 °C (affichage numérique prédéfini), fluctuation de température < 3 °C;
11. pression de l'échantillon d'essai à l'essai par fil chaud: 1,0 N ± 0,1 N (réglable en fonction de la situation réelle);
12Profondeur de pénétration maximale: 7 mm ± 0,5 mm (réglable selon les conditions réelles);
13. Vitesse de déplacement de l'échantillon d'essai: 10 mm/s à 25 mm/s.
14Niveau de gravité: les valeurs préférées pour la durée de la flamme d'essai appliquée (ta) sont: 5s, 10s, 20s, 30s, 60s, 120-1s;
15. Hauteur de la flamme: la hauteur de la flamme d'essai est de 12 mm;
16Source de gaz: gaz butane (fourni par l'utilisateur).
17Matériau de la boîte extérieure: acier inoxydable miroir.
Méthode d'essai:Réchauffer l'anneau de fil de résistance standard à la température spécifiée, puis faire entrer le fil chaud et l'échantillon d'essai en contact avec le bouchon, la prise, le caoutchouc, le plastique et d'autres produits dans les conditions d'essai.
Méthode d'essai correspondante pour la machine d'essai de combustion par fil chaud:
Méthode d'essai de l'inflammabilité du fil brûlant pour les produits finis (CEI 60695-2-11:2000/GB/T 5169.11-2006)
Métode d'essai de l'inflammabilité des matériaux par fil de combustion (CEI 60695-2-12:2000/GB/T 5169.12-2006)
Méthode d'essai pour les performances d'allumage des matériaux utilisant du fil chaud (CEI 60695-2-13:2000/GB/T 5169.13-2006)
Indice de flammabilité GWFI, GWFI - Indice de flammabilité du fil lumineux
La température maximale d'essai d'un échantillon d'essai d'une épaisseur spécifiée lors de trois essais consécutifs doit satisfaire à l'une des conditions suivantes:
a) Dans les 30 secondes suivant le retrait du fil chaud, la flamme ou la chaleur de l'échantillon d'essai s'éteint et le papier d'emballage placé sous l'échantillon d'essai ne s'enflamme pas;
b) L'échantillon d'essai n'a pas pris feu.
GWIT, GWIT - Température d'allumage du fil lumineux
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
Exigences en matière d'échantillons: Le laboratoire SGS pour les matériaux a les exigences suivantes pour les échantillons d'essai:
L'échantillon doit avoir une portion plate de taille fixe suffisamment grande et le plan d'essai doit être maintenu en position verticale pendant l'essai.
Les échantillons d'essai peuvent être préparés de plusieurs manières:
Le moulage par compression, le moulage par injection ou la coulée, ou la découpe à partir de pièces finies telles que la tôle avec une surface suffisamment grande.
Les dimensions de la partie plate doivent être: longueur: ≥ 60 mm, largeur (à l'intérieur du luminaire): ≥ 60 mm
Selon les exigences de cette expérience, l'évaluation de l'inflammabilité nécessite généralement un ensemble de 10 échantillons d'essai.
niveau de gravité
1L'indice d'inflammabilité du fil lumineux (GWFI) doit être choisi à partir des températures d'essai suivantes:
Température d'essai/°C: 550/600/650/700/750/800/850/900/960
2La température d'allumage du fil chaud (GWIT) doit être choisie parmi les températures d'essai suivantes:
Température d'essai/°C: 500/550/600/650/700/750/800/850/900/960
Évaluation des résultats:
1Évaluation des résultats de l'indice d'inflammabilité du fil de brillance (GWFI)
Si l'échantillon d'essai ne s'enflamme pas ou si il remplit les deux conditions suivantes, il est réputé avoir résisté à cet essai.
a) Si la flamme ou le fil d'allumage de l'échantillon d'essai s'éteint dans les 30 secondes suivant le retrait du fil d'allumage
b) Le papier d'emballage n'a pas pris feu
Si l'une ou les deux conditions ci-dessus ne sont pas remplies, choisir une température d'essai inférieure et répéter l'essai avec un nouvel échantillon.
Si les deux conditions ci-dessus sont remplies simultanément, sélectionner une température d'essai plus élevée et répéter l'essai avec un nouvel échantillon.
L'essai doit être répété à la température d'essai la plus élevée lorsque l'échantillon d'essai satisfait aux conditions a) et b).
Pour déterminer la température d'essai maximale qui satisfait aux conditions a) et b) pour trois essais consécutifs en GWFI.
2Évaluation des résultats de la température d'allumage du fil lumineux (GWIT)
La température d'allumage de l'échantillon d'essai lors de l'application du fil chaud doit être déterminée, and the test temperature that is 25K (30K between 900 ℃ and 960 ℃) higher than the highest temperature at the top of the hot wire that did not ignite the test sample in three consecutive tests should be recorded as GWIT
Précautions pour l'utilisation de la machine d'essai du fil chaud:
1L'utilisateur de la machine d'essai du fil chaud doit maintenir une alimentation stable, sinon des fluctuations de tension excessives peuvent affecter les changements de température.
2Les thermocouples ne sont utilisés que pour l'étalonnage de la température dans les expériences.retirez soigneusement le thermocouple du fil chaud et commencez l'expérience.
3Le fil chaud ne doit pas fonctionner longtemps à des températures élevées pour éviter de raccourcir la durée de vie du thermocouple.le courant doit être réduit en temps opportun et l'alimentation doit être coupée.
4Après chaque essai, la chambre de combustion doit être nettoyée avec l'alimentation coupée, en veillant à ne pas entrer en collision avec les thermocouples et les fils chauds.
5Une fois l'expérience terminée, les utilisateurs peuvent utiliser le ventilateur d'échappement pour évacuer les gaz d'échappement générés lors de la combustion.mais ne pas allumer le ventilateur pendant l'expérience pour éviter d'affecter les résultats de l'essai.
6Si un entretien est nécessaire, en particulier pour le remplacement du fil chaud, il convient d'accorder une attention particulière au resserrement des vis qui ont été altérées.sinon un mauvais contact affectera le circuit de courant et générera une température élevée à l'interfaceAprès avoir remplacé les pièces, les utilisateurs doivent serrer toutes les vis.
7. La machine de test de fil chaud a une fonction de protection contre les surchauffeurs. Lorsque la température définie est atteinte, le circuit de chauffage est automatiquement déconnecté.la température prédéfinie ne peut pas être inférieure à la température normale de fonctionnement, sinon il ne peut pas fonctionner normalement
Spécifications expérimentales:
1Objectif: normaliser le fonctionnement, l'entretien et la maintenance du testeur de fil chaud et assurer son fonctionnement normal.
2. champ d'application: adapté aux essais de retardation de flamme des pièces en plastique pour divers produits
3. Norme de référence: conformément aux prescriptions d'essai des clauses pertinentes de la norme GB/T5169.Norme 10-2008 "Méthodes d'essai de base pour le fil lumineux/fil lumineux - dispositifs à fil lumineux et méthodes d'essai générales";
Maintenance et précautions des instruments:
1Chaque semaine, la maintenance et la gestion des instruments, ainsi que les contrôles opérationnels des fonctions clés d'ajustement y afférentes, doivent être effectués et des registres doivent être tenus.
2Le testeur doit disposer d'une alimentation stable, sinon les fluctuations de tension peuvent affecter les changements de température.
3Lors de la conduite d'expériences, nous devrions adopter une méthode d'augmentation et de diminution lente de la température.On devrait prendre ça lentement et ne pas augmenter la température trop haut à la fois.Si vous utilisez un appareil électrique, il est préférable de ne pas augmenter le courant jusqu'à 90 ou plus, mais d'augmenter de 30 à 40 A à la fois.aussi lentement réduire le courant et ne pas tomber à zéro à la foisL'expansion et la contraction thermiques rapides peuvent endommager les câbles de chauffage en forme de U et les thermocouples de fil lumineux. Ces dommages sont irréparables.
4Le fil chaud ne doit pas fonctionner longtemps à des températures élevées pour éviter de raccourcir la durée de vie du thermocouple.le courant doit être réduit en temps opportun et l'alimentation doit être coupée.
5Après chaque expérience, la chambre de combustion doit être nettoyée dans des conditions d'arrêt de l'alimentation et il faut veiller à ne pas toucher le couple thermique et le fil de combustion.
6Si un entretien est nécessaire, notamment pour remplacer le fil chaud, il est important de serrer les vis qui ont été altérées.sinon un mauvais contact affectera le circuit de courant et générera des températures d'interface élevéesAprès avoir remplacé les pièces, les utilisateurs doivent serrer toutes les vis.
