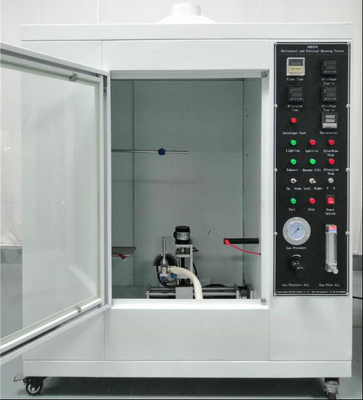

DX8379 Machines d'essai à combustion verticale et horizontale pour les matières plastiques et leurs composants

DX8379 Machines d'essai de combustion verticale et horizontale pour les matières plastiques et leurs composants

Application du présent règlement:

Principalement utilisés pour déterminer les performances non combustibles des plastiques ou des films sous combustion directe d'une source de feu spécifiée afin de déterminer leur indice de résistance au feu.

Conforme aux normes:

Répond aux exigences des normes d'essai UL94 et GB/T2408.1

Chambre de combustion:

Le corps de la boîte est plus grand que 1 mètre cube et est transformé et formé à l'aide d'outils de machine CNC.Le matériau inoxydable SUS304 de haute qualité/peinture de cuisson a les caractéristiques de la beauté, prévention de la rouille et prévention de la corrosion.

La partie supérieure de la boîte est équipée d'un système de ventilation et d'échappement de fumée qui peut décharger les gaz d'échappement vers l'extérieur une fois l'essai terminé.le système était en arrêt.

Il y a une fenêtre d'observation en verre trempé sur le devant de la boîte qui peut être scellée pendant le processus d'essai, ce qui facilite l'observation de la situation d'essai.

Pour les appareils à combustion:

Le souffleur auto-fabriqué de notre société répond pleinement aux exigences de l'ASTM D 5025-99

Puissance standard: réglable à 500 W, adaptée à la combustion verticale et horizontale.

Le diamètre de la buse est de 9,5 ± 0,03 mm, la longueur de la lumière de la buse est de 160 ± 0,05 mm et la hauteur de la buse par rapport à l'entrée d'air est de 100 ± 10 mm.

Angle de pulvérisation: réglable horizontalement à 90 degrés et verticalement à 45 degrés, aspiré naturellement, avec une flamme intérieure de 12-40 mm et une flamme extérieure de 20-125 mm, réglable.

Une épaisseur de l'écoulement de l'eau de l'appareil doit être comprise entre 0,9 mm et 0,03 mm.

Hauteur de flamme: 20 ± 20.

Système de mesure de la température:

Capteurs thermiques (conducteurs en cuivre et thermocouples) - La structure du conduit doit être en cuivre électrolytique à très haute conductivité.

thermocouple de type K d'un diamètre de fil de 0,5 mm.

Le régulateur de température intelligent PID est assorti au thermocouple de type K. Sa lecture peut être augmentée de 1000 °C.

L'ensemble du système d'essai est mobile et il est placé dans la boîte d'essai pour la mesure de la température.

Équipé d'un chronomètre électronique: précision de 0,1 s (pour le remplacement lors de l'étalonnage de la température)

Les équipements principaux:

Support d'essai: en acier inoxydable, divisé en support horizontal et en support vertical.Le support vertical est parallèle au plan où se trouve la lampe à pulvérisation et au plan de la fenêtre d'observation, ce qui facilite l'observation et le fonctionnement.

Cadre de coin: Ajoutez des coins, installez la lampe à pulvérisation sur les coins selon les besoins et facilitez le déplacement tout en revenant avec précision à la position désignée.

Équipé d'un ensemble de réglages permettant de mesurer les flammes internes et externes lors de la combustion horizontale et verticale.

Équiper une règle en acier inoxydable d'une précision de 500 mm à 1 mm à des fins de test.

Spécifications de l'échantillon standard: longueur 125 mm, largeur 13 mm, épaisseur 3 < 13 mm (ou selon les normes d'essai)

Système d'exploitation:

Le système de contrôle du relais adopte des marques nationales ou étrangères bien connues pour tous les composants, assurant la qualité tout en assurant mieux la précision de l'essai.

Temps de combustion: lorsque la buse de combustion atteint la position désignée, le temps de pulvérisation est automatiquement enregistré (selon la réglementation, par exemple pendant 15 secondes de combustion).Le testeur observe le temps réglé et déplace automatiquement l'emboutissure lorsque le temps de pulvérisation atteint l'instant.

Retenir la minuterie de combustion: lorsque la minuterie de combustion ci-dessus est atteinte, cette minuterie compte automatiquement; si, dans un délai spécifié (comme l'arrêt de l'alimentation en feu pendant 15 secondes), pendant ce processus,si la flamme de l'échantillon brûlé s'éteint, une deuxième combustion est effectuée et le premier processus de combustion est répété.

Températeur de combustion retardé: s'il ne s'éteint pas dans le délai indiqué à l'étape précédente, un autre temporiseur de combustion retardé doit être démarré.répéter le premier essai de combustionSi elle ne s'éteint pas dans le délai indiqué, l'essai est directement jugé raté.

Plage de débit de gaz: 10 à 1000 ml/min;

Méthode d'allumage: allumage électronique à haute tension.

Ce dispositif est placé dans un environnement non ventilé pour l'essai.

Comment comprendre UL94HB, UL94-V0, UL94-V1, UL94-V2

Le taux de retard de flamme des matières plastiques augmente progressivement de HB, V-2, V-1 à V-0:

UL94V0, V1, V2 sont des catégories différentes de retardateur de flamme, et leurs niveaux sont différents.et les normes de test et de jugement sont également différentes

La méthode d'essai pour V0 consiste à incliner l'objet d'essai de 45 degrés, à l'allumer avec une lampe à alcool, à retirer la source d'allumage et à l'éteindre dans un délai de 10 secondes.

Les méthodes de test pour V1 et V2 sont les mêmes que pour V0, mais la différence est qu'après le passage à l'open source, le temps d'arrêt est plus long que V0,

C'est-à-dire que V0 a la meilleure résistance à la flamme, V1 se classe au deuxième rang, V3 au troisième rang et V4 a la même résistance à la flamme que les autres retardateurs de flamme.

HB: Le taux de retard de flamme le plus bas de la norme UL94, nécessitant une vitesse de combustion inférieure à 40 millimètres par minute pour les échantillons de 3 à 13 millimètres d'épaisseur;Les échantillons de moins de 3 mm d'épaisseur ont une vitesse de combustion inférieure à 70 mm/minute.; ou éteindre avant la marque de 100 mm.

V-2: Après avoir effectué deux essais de combustion de 10 secondes sur l'échantillon, la flamme s'éteint en 30 secondes.

V-1: Après avoir effectué deux essais de combustion de 10 secondes sur l'échantillon, la flamme s'éteint dans les 30 secondes.

V-0: après deux essais de combustion de 10 secondes sur l'échantillon, la flamme s'éteint dans les 10 secondes.

Conforme aux normes: répondre aux exigences d'essai des normes GB/T2408-2008, GB13488, ISO1210, UL94 V-0 V-1 V-2, ASTM D635, D4804, 3801, IEC707 et IEC 60695-11-10:1999.
