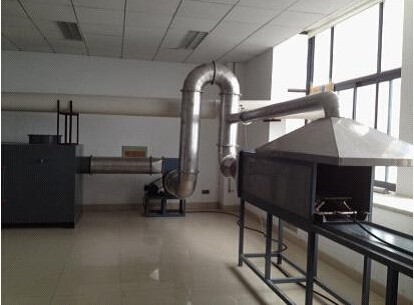

DX8332B machine d'essai des performances de combustion du propane sur route

Le champ d'application:Il est principalement utilisé pour l'essai des performances de combustion au propane de la voie de la bande transporteuse retardatrice de flamme du noyau entier des tissus des mines de charbon.Conformément à la norme MT914-2008, "Ceinture de convoyeur ignifuge pour toute la matière du noyau du tissu pour les mines de charbon", les performances de combustion au propane de la route ont été testées.et le système de ventilation des gaz d'échappement est mis en marche pour décharger les gaz d'échappement par le traitement de purification du charbon actif par rideau d'eau afin de répondre aux normes nationales d'émission.

Principaux paramètres techniques:

1 allée: composée d'une chambre dont la paroi extérieure est construite en matériau réfractaire de 25 mm, sa taille d'entrée est de 460 mmx460 mm, sa longueur: 1676 mm,et est relié à un tuyau d'échappement de 300 mm de diamètre par un connecteur conique en acier inoxydable d'une épaisseur de 1.5 mm.

2Capot d'échappement: composé d'acier inoxydable d'une épaisseur de 1,5 mm, placé directement au-dessus de la chambre d'essai, utilisé pour extraire les gaz de combustion diffusés de l'extérieur de l'ouverture du four pendant le processus d'essai;

3. support: utilisé pour placer l'échantillon de bande transporteuse fixe, spécifications du banc d'essai: longueur 1500 mm, largeur 220 mm, hauteur 160 mm, composé de tiges d'acier d'un diamètre de 10 mm.

4. brûleur de phénane: composé de six injecteurs à combustion dont la tête d'injection est inclinée vers l'intérieur à un angle de 45°

5. carburant d'essai: ≥ 95% de propane rempli (fourni par l'utilisateur);

6. échantillon: bande transporteuse ignifuge

7Appareil de pesage: utilisé pour peser le poids des échantillons de bande transporteuse et des bouteilles de gaz avant et après l'essai; 30 kg/0,001 kg

8. anémomètre: placé sur la ligne centrale à 310 mm du sol de la chambre et à 285 mm de l'entrée de la chambre;

9. thermocouple: type K, diamètre extérieur n'excédant pas 3 mm; diamètre du fil 0,5 mm, précision n'excédant pas la classe II et plage de mesure de 1300°C;

10Système de régulation de la température: contrôle par ordinateur, le signal millivolt généré par le thermocouple est envoyé à la carte de réglage du signal,et le signal analogique est converti en signal numérique via la carte d'acquisition de données, puis contrôlés et signalés par le logiciel informatique;

11. Températeur: Résolution: 0,1 s, erreur n'excédant pas 1 s/h

12. Le débitmètre de carburant: 35 à 350 L/h précision réglable de commande ± 2 L/h

13. précision de contrôle de la consommation de carburant: 565 ± 2 g/50 min

14. tension d'alimentation: AC380V 50 Hz système à cinq fils en trois phases;

15. consommation électrique: 4,01 kW;

16Température de l'environnement d'essai: 5°C à 30°C

17- Retour vertical 6800*4400*2700 mm ou ligne droite horizontale 9500*1800*2700 mm
