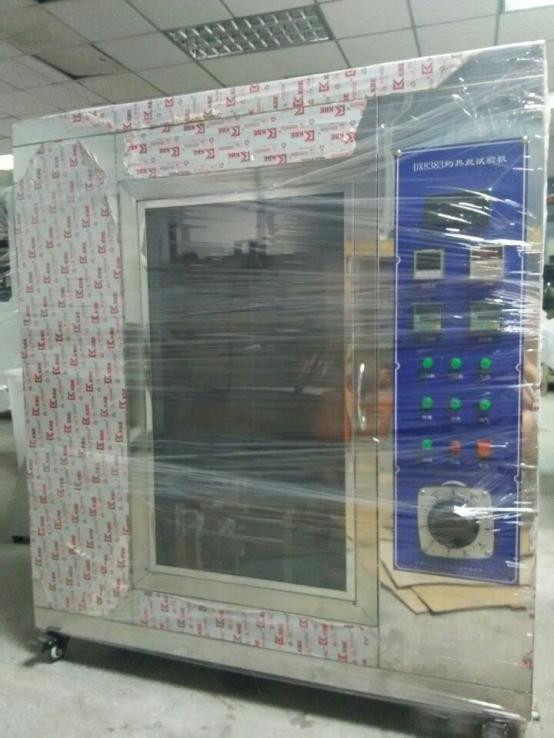

DX8383 Machine à tester le fil chaud avec affichage numérique

Introduction: L'essai de fil chaud est utilisé pour tester la stabilité des produits électroniques et électriques pendant le fonctionnement.Au cours de l'essai, il doit être chauffé à la température spécifiée par électricité, de sorte que la partie supérieure du fil chaud entre en contact avec l'échantillon pendant le temps requis, puis son état peut être observé et mesuré.La plage d'essai dépend de la procédure d'essai spécifique.

Champ d'application: la machine d'essai du fil chaud est principalement adaptée à la réalisation d'essais de danger incendie sur les produits électriques, électroniques, appareils ménagers et leurs composants,simulation de la contrainte thermique causée par des sources de chaleur ou des sources d'allumage telles que des composants chauds ou des résistances de surcharge dans un court laps de tempsIl convient également pour les matériaux d'isolation électrique solides ou autres matériaux solides combustibles.

Conforme aux normes: conçu et fabriqué conformément aux prescriptions de la "méthode d'essai du fil lumineux" de GB/T5169.10, GB/T5169.13-2006, CEI60695-2-10:2000, GB2099, VDE 0620, GB4706.1, les normes UL817.

Paramètres techniques:

1. volume de la chambre d'essai: 0,5 m3, profondeur x largeur x hauteur: 60 x 95 x 90 cm

2Dimensions limites: profondeur x largeur x hauteur: 61x 120x 105cm

3Fil lumineux: un anneau de 4,0 mm de diamètre est fabriqué en fil nickel/chrome

4Appareil de mesure de la température: thermocouple de fil fin blindé de 0,5 mm, capable de résister à des températures élevées de 1050 °C

5. courant de chauffage: lorsque la température est de 960 °C, le courant est compris entre 120 ~ 150A

6Appliquer une force à l'essai: 0,8 à 1,2 N et limiter la profondeur de pressage à au moins 7 mm

7. chronomètre: chronomètre pour la durée d'allumage (Ti) et le temps d'extinction de la flamme (Te).

8- fil lumineux: anneau standard spécialement conçu de 4 mm ± 0,04 mm Ni/Cr (80/20) stationnaire horizontalement;

9. thermocouple: thermocouple de type K importé de 0,5 mm, manche blindée résistant à la chaleur à 1100 °C;

10. température de chauffage électrique du fil chaud: 500 °C à 960 °C (affichage numérique prédéfini), fluctuation de température < 3 °C;

11. pression de l'échantillon d'essai à l'essai par fil chaud: 1,0 N ± 0,1 N (réglable en fonction de la situation réelle);

12Profondeur de pénétration maximale: 7 mm ± 0,5 mm (réglable selon les conditions réelles);

13. Vitesse de déplacement de l'échantillon d'essai: 10 mm/s à 25 mm/s.

14Niveau de gravité: les valeurs préférées pour la durée de la flamme d'essai appliquée (ta) sont: 5s, 10s, 20s, 30s, 60s, 120-1s;

15. Hauteur de la flamme: la hauteur de la flamme d'essai est de 12 mm;

16Source de gaz: gaz butane (fourni par l'utilisateur).

17Matériau de la boîte extérieure: acier inoxydable miroir.

Méthode d'essai: chauffer l'anneau de fil de résistance standard à la température spécifiée, puis faire entrer le fil chaud et l'échantillon d'essai en contact avec le bouchon, la prise, le caoutchouc,plastique et autres produits dans les conditions d'essai.

Méthode d'essai correspondante pour la machine d'essai de combustion par fil chaud:

Méthode d'essai de l'inflammabilité du fil brûlant pour les produits finis (CEI 60695-2-11:2000/GB/T 5169.11-2006)

Métode d'essai de l'inflammabilité des matériaux par fil de combustion (CEI 60695-2-12:2000/GB/T 5169.12-2006)

Méthode d'essai pour les performances d'allumage des matériaux utilisant du fil chaud (CEI 60695-2-13:2000/GB/T 5169.13-2006)

Indice de flammabilité GWFI, GWFI - Indice de flammabilité du fil lumineux

La température maximale d'essai d'un échantillon d'essai d'une épaisseur spécifiée lors de trois essais consécutifs doit satisfaire à l'une des conditions suivantes:

a) Dans les 30 secondes suivant le retrait du fil chaud, la flamme ou la chaleur de l'échantillon d'essai s'éteint et le papier d'emballage placé sous l'échantillon d'essai ne s'enflamme pas;

b) L'échantillon d'essai n'a pas pris feu.

GWIT, GWIT - Température d'allumage du fil lumineux

A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).

Exigences en matière d'échantillons: Le laboratoire SGS pour les matériaux a les exigences suivantes pour les échantillons d'essai:

L'échantillon doit avoir une portion plate de taille fixe suffisamment grande et le plan d'essai doit être maintenu en position verticale pendant l'essai.

Les échantillons d'essai peuvent être préparés de plusieurs façons:

Le moulage par compression, le moulage par injection ou la coulée, ou la découpe à partir de pièces finies telles que la tôle avec une surface suffisamment grande.

Les dimensions de la partie plate doivent être: longueur: ≥ 60 mm, largeur (à l'intérieur du luminaire): ≥ 60 mm

Selon les exigences de cette expérience, l'évaluation de l'inflammabilité nécessite généralement un ensemble de 10 échantillons d'essai.
