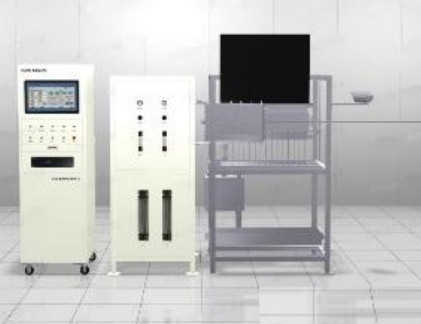

ISO 5658 Testeur de propagation de la flamme Évaluer les performances ignifuges des matériaux

Testeur de propagation de la flamme selon la norme ISO 5658

Le testeur de propagation de flamme ISO 5658-2 est développé et fabriqué conformément à la norme ISO 5658-2 et répond aux exigences de la résolution A. 653 ((16) du code FTP de l'OMI et de l'ASTM E 1317.Le testeur de propagation de la flamme Shenzhen Demerson ISO 5658-2 est utilisé pour déterminer les performances de propagation latérale de la flamme des produits de construction, et les performances de propagation de la flamme/vitesse de propagation de la flamme permettent d'évaluer les performances ignifuges des matériaux.

L'appareil irradie la chaleur à travers une plaque de gaz et utilise un flux-mètre thermique importé pour calibrer la chaleur et allume l'échantillon à travers un brûleur à gaz mixte.en testant ainsi la combustion du matériau dans le cas d'une certaine chaleur radiante; l'échantillon est exposé à une zone où le flux de rayonnement est clairement calibré, et le temps d'allumage, le degré de propagation de la flamme et le temps d'extinction final sont mesurés.L'échantillon est placé en position verticale, adjacente à la plaque de rayonnement et exposée à une zone où le flux de rayonnement est clairement calibré.et l'extrémité chauffée de l'échantillon est enflammée par le gaz d'évaporation 11111 à la surface.

Après l'allumage, l'évolution du front de flamme est enregistrée et le temps écoulé pour que le front de flamme brûle horizontalement sur la surface de l'échantillon à chaque distance calibrée est enregistré.Les matériaux sont ensuite testés pour la chaleur d'allumage, la chaleur de combustion continue, le débit critique, la chaleur moyenne de combustion continue, le dégagement total de chaleur et autres paramètres connexes.

Sécorces:

ISO 5658-2: Expériences de réaction au feu - Propagation de la flamme Partie 2: Degré de propagation de la flamme sur les côtés des produits de construction dans une disposition verticale.

Résolution du code FTP de l'OMI A. 653 ((16): Recommandations relatives aux procédures d'essai de l'inflammabilité des cloisons, des plafonds et des matériaux du pont

ASTM E 1317: Méthode d'essai standard pour la flammabilité des revêtements de surface des navires

GBT28752-2012 Méthode d'essai pour la propagation latérale de la flamme sur une surface verticale

Caractéristiques:

La boîte est en acier inoxydable, qui est belle et résistante à la corrosion; Facile à nettoyer; Cadre principal: Elle est composée de deux parties indépendantes: le cadre du brûleur et le cadre de support de l'échantillon.Les deux parties sont boulonnées ensemble et ont des boulons pour un réglage mécanique flexible.

Source d'allumage: panneau de rayonnement et lampe de propane importée des États-Unis.

une largeur de l'écran de sortie supérieure à 50 mm,

Les brûleurs à allumage à cylindre prennent en charge les essais automatiques d'impact sur la flamme selon la norme IMO

Une grille à deux couches et une perspective agrandie permettent à l'utilisateur d'observer la propagation des flammes

Contrôleur de température de plaque radiante: empêche la flamme de se tourner vers l'arrière du dissipateur de chaleur, vérifiant la température interne du dissipateur de chaleur et la flamme

Le régulateur de débit permet de mesurer facilement la teneur en méthane lors de l'essai du débit thermique critique du gaz

Apport de gaz: équipé d'une vanne réductrice de pression, d'une vanne à pression zéro, d'une vanne de trempage, d'une vanne solénoïde et d'un mélangeur, l'air et le gaz mélangés sont acheminés vers le panneau de rayonnement.

Une plaque d'étalonnage à plusieurs trous est disponible, ainsi qu'un débitmètre de chaleur coulissant pour détecter si le flux de rayonnement thermique répond aux exigences standard

Équipé d'une vitre réglable en angle (750 mm × 120 mm), la vitesse de propagation de la flamme peut être observée à travers le miroir en verre et le râteau de l'échantillon,et peut être enregistré automatiquement par l'interrupteur de pied.

échantillon de cheminée, 1 pc., contenant des thermocouples de compensation gazeux et métalliques de cheminée.

Sécurité à l'épreuve de l'explosion, soupapes de non-retour, soupapes électromagnétiques d'arrêt dans tous les systèmes de commande de combustion de panneaux radiants empêchent le reflux de gaz

La caméra observe et enregistre l'état du processus de test dans un programme

Mesurer l'état du débit thermique de la plaque de rayonnement dans la plage de 50 mm

Le système d'acquisition de données stocke des images de la longueur de propagation de la flamme et des caractéristiques de combustion

Le cadre analytique de 19 pouces mesure les taux de propagation de la flamme, les débits critiques et les taux de libération de chaleur

Le système de brûleur de plaque rayonnante est entièrement automatisé, avec allumage par étincelle et verrouillage de sécurité; Tous les systèmes de contrôle sont à l'épreuve des explosions

Le programme de l'OMI facilite l'impression de tous les étalonnages, essais et résultats des essais (IMO, ISO).

Système de commande Mitsubishi.

Spécification

Modèle DX-ISO5658

Taille 1,710 (W) × 1,100 (D) × 1,985 (H) mm

La taille de la console est de 600 ((W) × 750 ((D) × 1600 ((H) mm

Énergie AC 220V, 50/60Hz, 30A

Poids 200 kg

Les instructions sont fournies.

Évacuation minimale de 30 L/min

Outils Méthane, ordinateurs personnels, gaz comprimé, caméscopes
