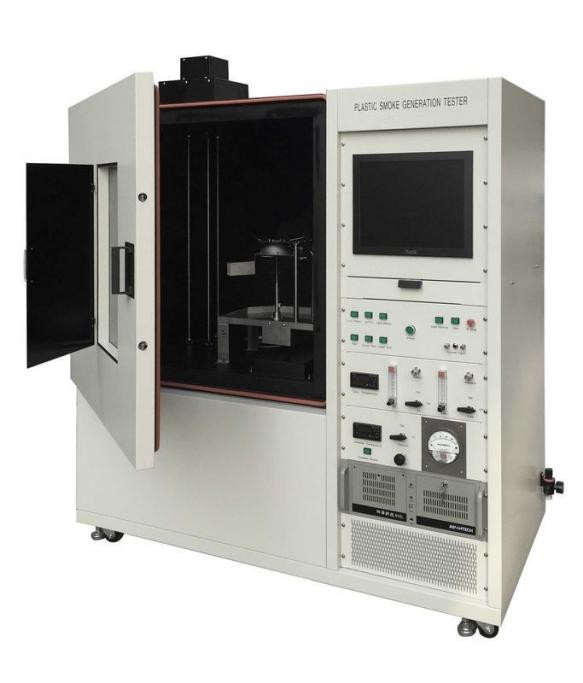

DX8368 Testeur de densité de fumée en plastique

1, Conforme aux normes: Répondre aux exigences de GB8323.2-2008 "Génération de fumée de plastique Partie 2: Méthode à chambre unique pour la détermination de la densité de fumée" et ISO5659.2-2006 "Génération de fumée de plastique partie 2: Méthode à chambre unique pour la détermination de la densité optique".
2, Champ d'application: adapté à la mesure de la densité optique spécifique de la fumée générée par la combustion des plastiques, en prenant comme résultat d'essai la densité optique spécifique maximale.Il est utilisé pour évaluer les performances de fumage des plastiques dans des conditions spécifiques.
Le testeur de densité de fumée en plastique est un nouveau type d'équipement d'essai développé sur la base des conditions techniques spécifiées dans la norme GB/8323.2-2008 et ISO5659-2 "Génération de fumée de plastique - Partie 2: méthode à chambre unique pour mesurer la densité de fumée".
3Paramètres principaux: l'ensemble de l'instrument est constitué d'une chambre d'essai fermée, d'un système de mesure photométrique, d'un cône de rayonnement, d'un système de combustion, d'un accoudoir, d'une boîte d'essai, d'un support,un appareil de mesure de la températureLe circuit est développé à l'aide d'un microcontrôleur, avec un contenu technique élevé et une performance stable.Cet instrument est adapté à tous les plastiques et peut également être utilisé pour l'évaluation d'autres matériaux (tels que le caoutchouc).Il est largement utilisé dans les usines de production et les unités de recherche et d'essai dans les industries des matières plastiques et des matériaux solides.
1. Boîte d'essai: la porte d'entrée est équipée d'une fenêtre et d'un pare-soleil opaque qui peut bloquer le mouvement de la fenêtre.
Le fond de la boîte carrée est équipé d'une feuille d'aluminium à l'épreuve de l'explosion pour éviter la surpression.d'une surface totale de 81000 mm2La boîte est équipée d'un régulateur de pression interne (figure 2).
fenêtre lumineuse: il y a deux fenêtres lumineuses Ø 75 mm en haut et en bas, and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surfaceLa fenêtre lumineuse supérieure est située en haut de la boîte d'essai et une plateforme optique de 8 mm d'épaisseur est installée autour de la fenêtre lumineuse située à l'extérieur de la boîte d'essai.La plateforme optique est fixée par une tige métallique Ø 15 mm qui peut connecter la plateforme fixe et la boîte d'essai..
Dimensions internes: hauteur 914 mm x largeur 914 mm x profondeur 610 mm
Dimensions extérieures: hauteur 16800 mm, largeur 14500 mm, profondeur 850 mm (cette dimension est uniquement à titre de référence)
Matériau: Composé de trois couches: couche extérieure de plaque d'acier d'une épaisseur de 1,5 mm, cuisson électrostatique à haute température à partir de peinture blanche, couche intermédiaire de couche d'amiante d'une épaisseur de 60 mm, couche intérieure de 1.Acier inoxydable USU304 de 2 mm d'épaisseur, peinture noire électrostatique à haute température, facile à nettoyer.
Entrée d'air et sortie d'échappement: l'entrée d'air est installée sur le dessus de la boîte d'essai, avec un diamètre de Φ 65 mm, contrôlée par une soupape magnétique à bride, à l'état fermé et fermé;Le port d'échappement est installé en bas à gauche, d'un diamètre de Φ 80 mm, contrôlée par une soupape magnétique à bride, à l'état fermé et à l'état fermé, et équipée d'un ventilateur d'échappement.
2Système de mesure optoélectronique: composé d'une alimentation, d'un tube photomultiplier, d'un film transparent amplifiant, d'un volet de fermeture, d'un filtre, d'un film transparent neutre, d'une lentille, d'un système optique à boîte noire,source lumineuse, et un chauffage de fenêtre léger.
Source lumineuse: composée d'une lampe à incandescence de 6,5 V, d'un transformateur fournissant une puissance (entrée 220 V, sortie 6,5 V) et d'une résistance variable.
Installation: l'ampoule est installée dans une boîte sombre opaque au bas de la boîte d'essai, composée d'une source lumineuse, d'une lentille convexe, d'un chauffe-fenêtre lumineux et d'une fenêtre optique.
Actuateur de fenêtre lumineuse: alimenté par AC220V, entouré d'un fil de résistance de 9 W, pour assurer une température appropriée de la surface de la fenêtre lumineuse (50°C à 55°C).

Lentille convexe: avec un diamètre de 51 mm, elle a été ajustée et calibrée pour former un anneau avec un diamètre de 51 mm sans aucun autre faisceau de lumière à l'extérieur de l'anneau.
Fenêtre optique: composée d'un film transparent non obstrué et d'une boîte noire.
Photodétecteur: composé d'un tube photomultiplier, d'un filtre d'amplification, d'un volet, d'un filtre, d'un filtre neutre, d'une lentille convexe, d'une fenêtre optique, etc.
Paramètres du tube photomultiplier: tension: DC 1000V, alimentation électrique: entrée 12V, sortie 0-1200V2mA
Processus de système optoélectronique: Le photodétecteur est un tube photomultipliant connecté à un modèle de numéro A/D et traité par un micro-ordinateur à amplification en plusieurs étapes.Peut mesurer en continu la transmission de la densité optique correspondante dans le temps, qui est de 5 quantités de réponse de sensibilité spectrale, similaire à la réponse à l'œil nu et au courant sombre inférieur à 0,001 uA.La sensibilité minimale d'un tube photomultiplier peut être lue à 100% à travers un 0.5 filtre neutre et un filtre d'amplification ND-2 sur le chemin optique.
Filtre d'amplification: ND-2.0 avec une transmission de 0,95% et une température de couleur de la source lumineuse K=2854.
Porte lumineuse: utilisée pour le décalage et la correction de la transmission à 0%.
Filtre: Pour compenser le filtre, il y a un total de 11 pièces avec des densités optiques allant de 0,1 à 1,0 et 2.0.
Filtre neutre: ND-0.5, transmission 31,7%, une source lumineuse à température de couleur K=2854.
Lentille convexe: avec un diamètre de 51 mm, le faisceau direct de lumière peut être concentré dans un petit point fort sur la plaque transparente entre les boîtes sombres supérieure et inférieure.
Étalonnage des systèmes optiques: détection à l'aide d'un filtre neutre d'une densité optique de 3,0 et d'une longueur d'onde de 550-650 nm.
3. cône de rayonnement: composé d'éléments de chauffage d'une puissance nominale de 2600 W, capable de fournir une intensité de rayonnement de 10 kW/m2 à 50 kW/m2 au centre de la surface de l'échantillon.Lors de l'essai de l'irradiance à deux autres positions à 25 mm du centre de l'échantillon, l'irradiance à ces deux positions ne doit pas être inférieure à 85% de celle au centre de l'échantillon.
Réchauffeur à cône à rayonnement: alimenté par une source d'alimentation indépendante, avec une puissance de transformateur isolant monophasique de 3000 W. Le régulateur de température adopte un régulateur de thyristor à cycle rapide,pouvant stabiliser la température à ± 2 °C.
Mètre de débit thermique: surface plane d'une portée de 50 kW/m2 et d'un diamètre de 10 mm de la zone de réception des rayonnements.
4L'allumage: La buse d'allumage est composée de Φ Fabriqué en tube de cuivre d'ouverture de 4,0 mm, la longueur de la flamme et la mesure horizontale sont de 30 mm.
Système d'alimentation en gaz:
Source de gaz: pureté de 95%, mélange de propane et d'air, pression de 170 Kpa
Débitmètre de propane: 1 à 100 cm3/min
Débit de l'air: 5 à 500 cm3/min
Performance globale:
Résolution de translucide: 0,0001%;
Plage de mesure: 0-100%; changement automatique de vitesse pendant la mesure.
La précision de mesure est de ± 3%.
une tension de fonctionnement de 200-240 V AC à 50 Hz;
Humidité ambiante: température ambiante -40 °C.
Environnement de travail: lorsque l'instrument fonctionne, il doit éviter la lumière directe du soleil et il ne doit pas y avoir de flux d'air forcé.
Logiciel de mesure: basé sur l'interface d'exploitation Windows XP et le style LabVIEW. Affichage de la transmission par rapport à la courbe temporelle. Fournit une interface chinoise et anglaise,ainsi qu'un manuel d'instructions en chinois et en anglais.
