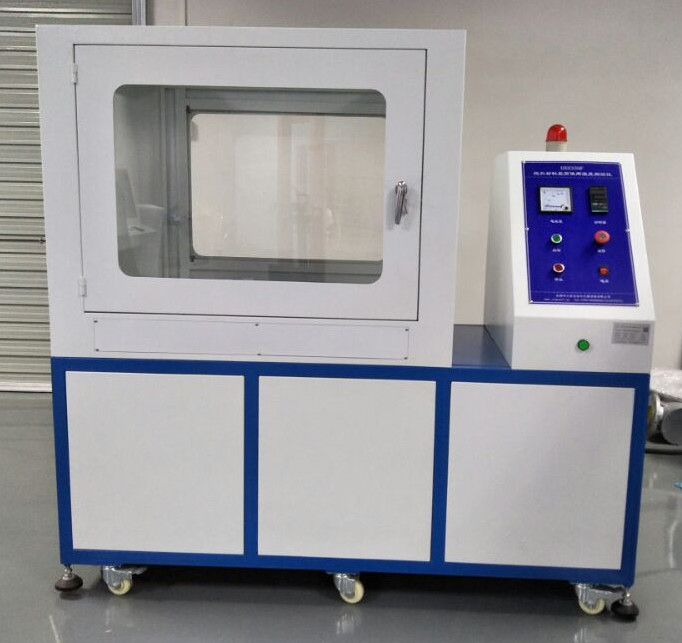

DX8359F Testeur de température maximale des matériaux isolants thermiques

DX8359F Testeur de température maximale des matériaux isolants thermiques

1- champ d'application:Il convient à l'évaluation de la température maximale d'utilisation des produits isolants tels que les matériaux isolants, les feutres, les couvertures, les blocs,à l'exclusion des produits du noyau.

2. Conforme à la norme:Conformément à la norme GB/T17430-1998 "Méthode d'évaluation de la température de fonctionnement maximale des matériaux d'isolation thermique", les normes pertinentes ne sont pas équivalentes:ASTM C411-82 "Méthode d'essai pour les performances de surface chaude des matériaux d'isolation thermique à haute température" ASTM C447-85 "Non-équivalence des normes connexes pour les matériaux d'isolation thermique: ASTM C411-82 "Méthode d'essai des performances de surface chaude des matériaux isolants à haute température", ASTM C447-85 "Méthode d'évaluation de la température maximale d'utilisation des matériaux isolants thermiques",et ISO 8142: 1990 Appendice méthode d'essai pour déterminer la température de service maximale des coquilles de tuyaux en laine minérale préfabriquées.

3Caractéristiques du produit:Les machines-outils CNC sont utilisées pour le traitement et la formation, et la forme de l'arc est belle et généreuse.Autres pièces en acier 45# avec revêtement de surface épaissi/ acier inoxydable SUS304.

4Principaux paramètres techniques:

4.1Plaque de chauffage:en acier inoxydable SUS304, surface d'essai 900*450 mm, entourée d'une couche protectrice, largeur 80 mm. Sur la surface inférieure de la plaque de chauffage,pas moins de cinq thermocouples déterminent la température de sa surface, dont quatre sont fixés sur la diagonale de la zone de chauffage de la plaque de chauffage et sont à 150 mm de chaque coin, et le cinquième thermocouple est placé au centre de la plaque de chauffage.La température mesurée à n'importe quel point ne doit pas être inférieure à la température requise et la différence est de +5% ou +15°C (selon la plus faible des deux valeurs)..

4.2- Tubes de chauffage:(Veuillez contacter 13450023619 pour plus de détails) Il est fabriqué en acier inoxydable SUS304, avec une longueur de 2M et un diamètre nominal de 88mm, 108mm et 133mm.permettant de tester individuellement les coques de tubes isolants préfabriquésL'extrémité du tube de chauffage doit être munie d'une section de protection d'au moins 75 mm de long et d'un chauffage auxiliaire pour éviter une perte de chaleur excessive à l'extrémité du spécimen.Un thermocouple est installé tous les 0Les thermocouples sont disposés en spirale autour du tube de chauffage à intervalles de 90°.La température mesurée à n'importe quel point ne doit pas être inférieure à la température requise et la différence est de +5% ou +15°C (selon la plus faible des deux valeurs)..

4.3Système de mesure de la température:le diamètre du fil de thermocouple est de 5,0 mm,

Température de mesure: 0-1250 °C; la température est mesurée par un module PLC+.

4.4Partie de commande: le module PLC est utilisé et le micro-ordinateur contrôle l'affichage en temps réel de la courbe de température de la surface chaude et produit le rapport.

4.5- Vitesse de chauffage: 5°C/min ou 3°C/min peut être réglée.

4.6- collecte de la température: toutes les 2 minutes, et affichée avec une courbe;

4.7Temps de réponse du thermocouple: < 0,5 s

4.8. Erreur de température: ± 0,5°C

4.9Erreur de chronométrage: 1s/h

4.10. Ordinateur: Un ensemble d'ordinateurs (qui satisfont au moins aux exigences suivantes: ordinateur de marque de première ligne; processeur: génération INTEL I5-III ou supérieure; mémoire: 4G ou supérieure; disque dur: 500G ou plus; avec port série:fonctionnement de l'instrument de commandeÉcran: écran LCD LED de plus de 20 pouces, résolution supérieure à 1600*900; système Windows XP. ), une imprimante.

4.11- Équipé de jauges plates et de jauges de détection.

4.12. Équipé de deux réservoirs d'échantillons
