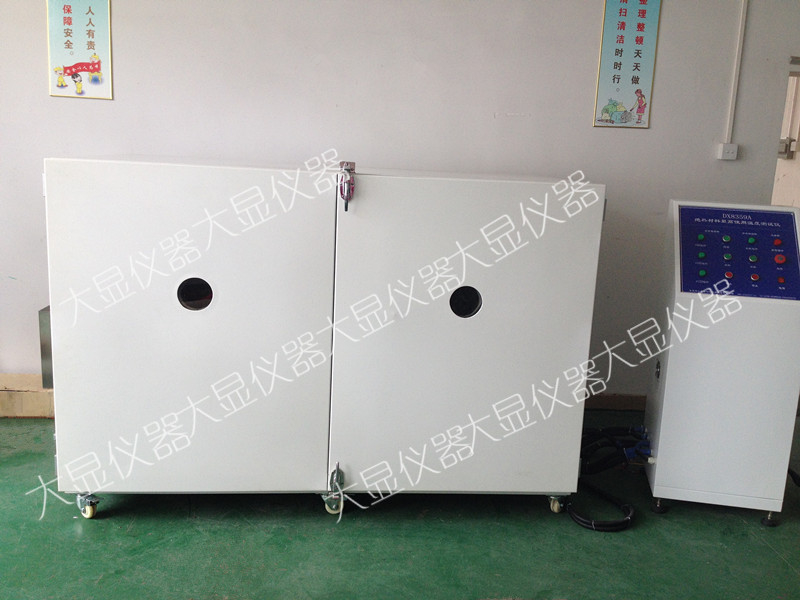

DX8359A Dispositif d'essai de température maximale pour les matériaux d'isolation thermique

DX8359A Dispositif d'essai de température maximale pour les matériaux d'isolation thermique

1- champ d'application:Il convient à l'évaluation de la température d'utilisation maximale des produits d'isolation thermique tels que les matériaux isolants, les feutres, les couvertures, les blocs,à l'exclusion des produits du noyau.

2. Conforme à la norme:conformément aux normes GB/T17430-2015 "Méthode d'évaluation de la température de fonctionnement maximale des matériaux d'isolation thermique" non équivalente:ASTM C411-82 "Méthode d'essai des performances en surface chaude des matériaux isolants thermiques à température élevée" ASTM C447-85 "Non-équivalence des normes connexes pour les matériaux isolants thermiques": ASTM C411-82 "Méthode d'essai pour les performances de surface chaude des matériaux isolants thermiques à température élevée",ASTM C447-85 "Méthode d'évaluation de la température de fonctionnement maximale des matériaux d'isolation thermique", et ISO 8142:1990 Appendice A "Méthode d'essai pour déterminer la température maximale de fonctionnement des coquilles de tubes en laine minérale préfabriquées".

3- Je vous en prie.les principaux paramètres techniques:

1Plaque de chauffage: en acier inoxydable SUS304, avec une surface d'essai de 900*450 mm, entourée d'une couche protectrice et d'une largeur de 80 mm.Il y a rarement moins de cinq thermocouples pour déterminer sa température de surface., dont quatre sont fixés sur la diagonale de la zone de chauffage de la plaque de chauffage et sont à 150 mm de chaque coin, et le cinquième thermocouple est placé au centre de la plaque de chauffage.La température mesurée à n'importe quel point ne doit pas être inférieure à la température requise et la différence est de +5% ou +15°C (selon la plus faible des deux valeurs)..

2Tubes de chauffage: en acier inoxydable SUS304, de longueur 2 M et de diamètre nominal de 88 mm, 108 mm et 133 mm respectivement.permettant de tester individuellement les coques de tubes isolants préfabriquésL'extrémité du tube de chauffage doit être munie d'une section de protection d'au moins 75 mm de long et d'un chauffage auxiliaire pour éviter une perte de chaleur excessive à l'extrémité du spécimen.Un thermocouple est installé tous les 0Les thermocouples sont disposés en spirale autour du tube de chauffage à intervalles de 90°.La température mesurée à n'importe quel point ne doit pas être inférieure à la température requise et la différence est de +5% ou +15°C (selon la plus faible des deux valeurs)..

3Système de mesure de la température: le diamètre du fil de thermocouple est de 5,0 mm

4Température de mesure: 0-500, 0-900, 0-1250 °C (facultatif); la température est mesurée à l'aide d'un module PLC+.

5Partie de commande: le module PLC est adopté et le micro-ordinateur contrôle l'affichage en temps réel de la courbe de température de la surface chaude et produit le rapport.

6- Vitesse de chauffage: 5°C/min ou 3°C/min peut être réglée.

7- collecte de la température: recueillie toutes les 2 minutes et affichée avec une courbe;

8Temps de réponse du thermocouple: < 0,5 s

9. Erreur de température: ± 0,5°C

10Erreur de chronométrage: 1s/h

11. Ordinateur: un ensemble d'ordinateurs (qui satisfont au moins aux conditions suivantes: ordinateurs de marque de première ligne; processeur: génération INTEL I5-III ou supérieure; mémoire: 4G ou supérieure; disque dur: 500G ou supérieure; avec port série:fonctionnement de l'instrument de commandeÉcran: écran LCD LED de plus de 20 pouces, résolution supérieure à 1600*900; système Windows XP. ), une imprimante.

12- Équipé d'une règle plate et d'un détecteur: mesurez la déformation.

13. Équipé de deux réservoirs d'échantillons

14. Taille du four d'essai: L2245 × W1500 × H1600 (mm).

15. Taille de la boîte de commande: L500×W500×H1200 (mm), la boîte de commande est commandée par ordinateur.

4.Tles caractéristiques du produit:l'utilisation de machines-outils CNC pour le traitement et la formation, la forme de l'arc est belle et généreuse.Autres pièces en acier 45# avec revêtement de surface épaissi/ acier inoxydable SUS304.
