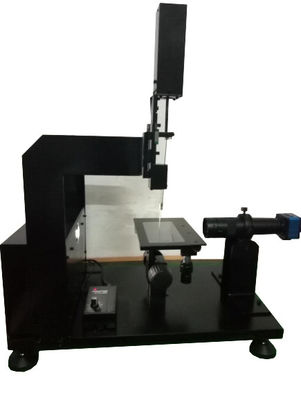

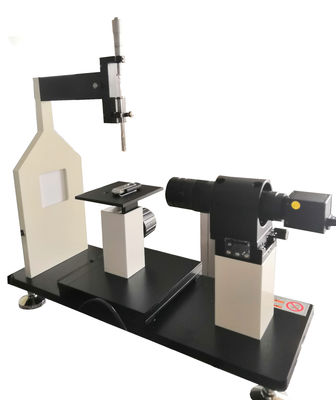

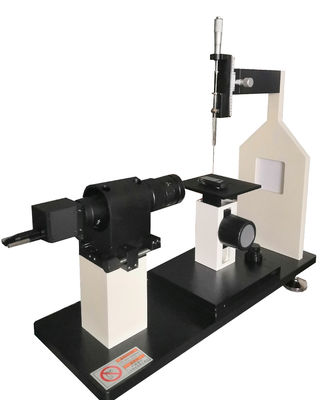

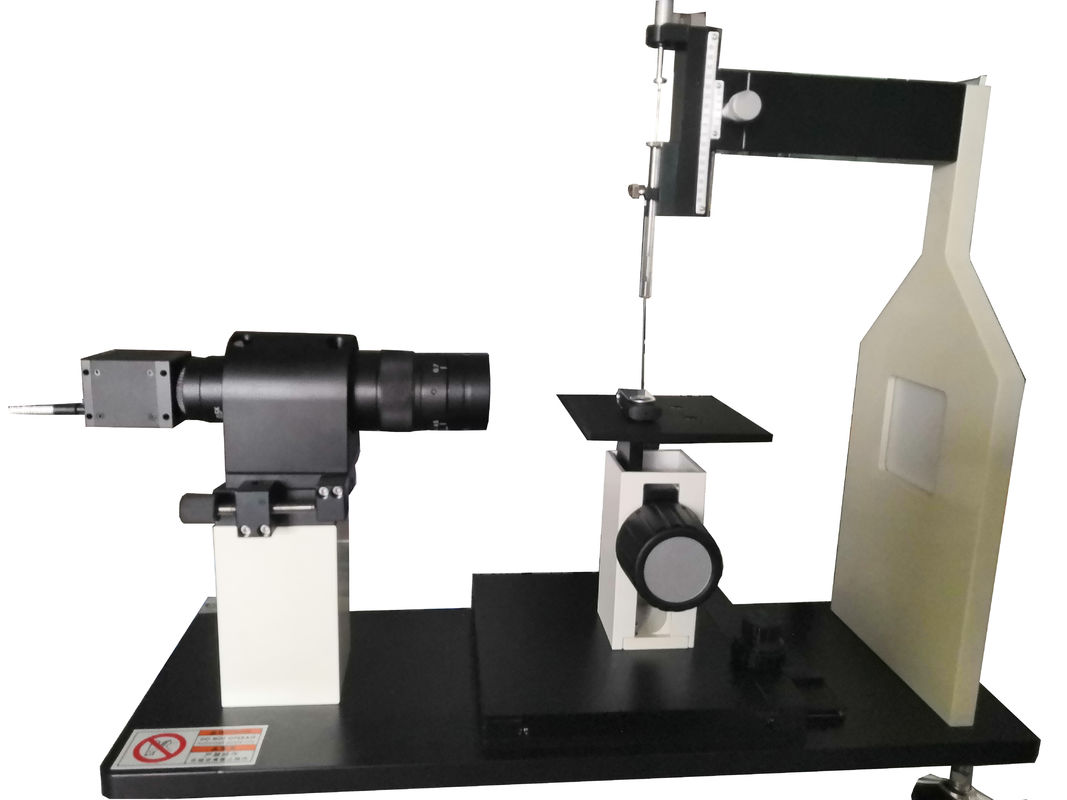

DL/T864-201 Équipement de mesure de l'humidité de la surface de l'isolant en caoutchouc de silicone et de l'angle de contact statique du caoutchouc
Applications:
Cette machine est un analyseur d'angle de contact statique d'entrée de gamme qui est abordable et facile à utiliser.Il mesure l'angle de contact d'un liquide sur une surface solide sur la base du principe de l'analyse optique de l'imageIl est largement utilisé dans l'analyse de l'effet de traitement de surface et la propreté de pulvérisation, revêtement, verre, feuille d'aluminium,les industries des composants électroniques et du nettoyage.
Les normes:
- DL/T864-201: le projet de loi
- CEI 62073, IECTS 62073-2016 - Pour les appareils électroniques
Paramètres principaux:
1. Mesure de l'angle de contact
1-1. Algorithme d'analyse: méthode de volume élevé, méthode d'angle, méthode d'anneau, méthode d'ellipse, méthode de tangente, méthode Y-L
1-2. Fonctions d'essai et de comparaison séparées pour l'angle de contact gauche, l'angle de contact droit et l'angle de contact moyen
Avec des fonctions concaves, convexes, courbes, super hydrophiles, super hydrophobes et autres fonctions spéciales d'analyse de surface
1-4. Fonction d'analyse de l'angle de contact intrinsèque irrégulier et non axisymétrique
1-5. Les données d'essai peuvent être marquées sur l'image et enregistrées avec l'image
1-6. plage de mesure: 0° à 180°
1-7. précision de mesure: ±0,1°
1-8. Un bloc d'étalonnage peut être acheté séparément pour l'étalonnage complet de la précision de mesure de l'angle de contact
1-9. Résolution de mesure: 0,001°
2. Estimation de l' énergie de surface
2-1. modèles d'estimation: Fowkes, Fowkes étendu, Owens-Wendt, van OSS,
Méthode de la moyenne harmonique Wu, méthode de l'équation d'état
L'énergie de surface du solide, la force de dispersion, la force polaire, la force de liaison hydrogène, la composante de van der Waals,
Composant acide de Lewis, composant de base de Lewis, etc.
2-3. Base de données sur les liquides: préréglage de 37 types de tension de surface du liquide couramment utilisés et de ses données de composants,
Les données peuvent être importées directement pour l'estimation de l'énergie de surface
Les données de la bibliothèque liquide peuvent être ajoutées, supprimées et modifiées par elle-même
3- Une séance photo.
3-1. prise de vue unique, prise de vue continue, enregistrement vidéo et lecture d'image
3-2. peut choisir d'utiliser la fonction d'épingle à cheveux externe de l'appareil photo pour prendre automatiquement
4Système d' imagerie optique
| La caméra |
3 millions de pixels, 36 images par seconde. |
| Lentille |
0.7 ∙ 4.5 ∙ zoom continu, distance de travail 95 mm |
| Portée de mise au point |
± 12,5 mm; précision de mise au point: 0,25 mm |
| Plage de réglage du pan et de l'inclinaison |
±2° |
| Rétrécissement |
Source lumineuse à froid LED + tableau d'ombrage, réglage de la luminosité infini |
Le logiciel détecte automatiquement la clarté lors du réglage de la mise au point pour éliminer les erreurs humaines
5Système de goutte à goutte
5-1. Méthode de distribution: contrôle différentiel de la tête par écoulement d'échantillons
5-2. précision de chute: ± 1 μl
6Tableau de l'échantillon
| Taille de la table |
X100 × Y110 mm |
| Traction en mouvement |
Pour les véhicules à moteur à combustion |
| Mode de déplacement |
un bouton manuel pour contrôler le positionnement tridimensionnel du mouvement |
7. Paramètres de l' hôte
| Taille |
environ W550×D180×H520 mm |
| Le poids |
environ 15 kg |
| Énergie électrique |
1 ̊ AC220V 50 Hz |
