Équipement d'essai d'impact IEC61215

IEC61215 Modules photovoltaïques Machines à grêle Équipement d'essai d'impact Équipement d'essai d'impact Normes d'essai IEC61646 UL1703

Spécifications techniques:

1- Dispositif de lancement.

a. La source d'alimentation est l'air comprimé du compresseur d'air

b. Pression de l'air: 6 à 8 bar

c. Les rondelles de hockey sur glace sont chargées manuellement à un seul tir

d. La longueur du canon est d'environ 940 mm

e. Le canon peut être remplacé

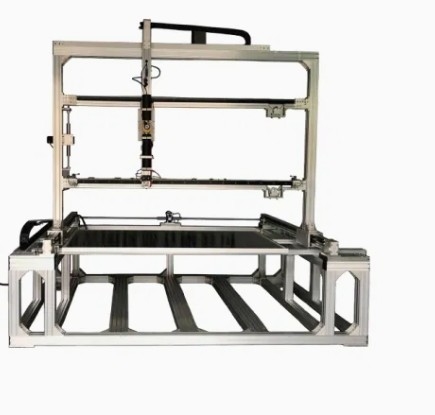

2. un dispositif de positionnement mobile

a. La distance de déplacement de l'axe X est d'environ 2100 mm

b. La distance de déplacement de l'axe Y est d'environ 1000 mm

C. Précision de positionnement ≤ 1 mm

d. Zone d'impact 2000x1000 mm

e. Le mode de guidage est un rail de guidage importé de haute qualité

f. Le mode de conduite utilise un servo-moteur + roue synchrone importé

j. Le mode de commande de positionnement est le positionnement automatique de la commande supérieure de l'ordinateur.

3Système et principe de mesure de la vitesse

a. En mesurant le temps pendant lequel la rondelle traverse le capteur de vitesse infrarouge et en saisissant en même temps le temps t pendant lequel les rayons infrarouges sont bloqués,la vitesse de la rondelle est calculée selon V=S/t

b. Le compteur de vitesse adopte un capteur de vitesse infrarouge de haute précision

C. La précision du capteur de vitesse infrarouge ± 5%

d. La portée de la vitesse de saisie est de 0 à 40 m/s

e. Vitesse du hockey sur glace: vitesse de la rondelle de 25 mm de diamètre 23,0 m/s ± 5%

Vitesse de la rondelle de 35 mm de diamètre 27,2 m/s ± 5%

Diamètre 45 mm Vitesse de la rondelle 30,7 m/s ± 5%

4. Méthode de préparation du hockey sur glace et moisissure

a. Remplissez le moule de hockey sur glace d'eau et mettez-le dans le congélateur du réfrigérateur, et après que l'eau ait refroidi et congelé,Prenez la balle de hockey sur glace séparément et placez-la dans la boîte de rangement pour le hockey sur glace pour une utilisation ultérieure..

b. Le moule est fabriqué à partir d'un matériau spécial qui n'est pas facile à développer et à déformer

c. Le diamètre de la cavité interne est de 25 mm < 1%; 35 mm < 1%; 45 mm < 1%

d. 6 rondelles dans un moule; au moins 2 ensembles de moules dans une spécification.

e. La technologie de traitement des cavités du moule est traitée par des machines-outils CNC de haute précision

f. Le diamètre de la rondelle de hockey sur glace est de 25 mm < 5%; 35 mm < 5%; 45 mm < 5%

g. Le poids du hockey sur glace est de 7,53 g < 5%; 20,7 g < 5%; 43,9 g < 5%

h. réfrigérateur -10 °C
