UL1685 Appareil d'essai en laboratoire, appareil d'essai à la flamme de câbles électriques et à fibre optique

DX8297 Test de combustion de câbles et fils UL1685Appareil

Présentation de l'instrument :

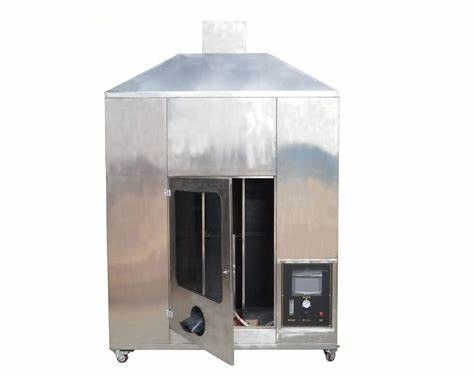

L'appareil d'essai de flamme pour fils et câbles UL 1685 est un instrument utilisé pour évaluer la capacité d'un câble unique ou groupé à inhiber la propagation de la flamme dans des conditions spécifiées, et répond aux exigences d'essai des normes UL 1685, IEEE 383 et IEEE 1202.

La performance de suppression de la flamme du câble est évaluée en enflammant l'échantillon avec une flamme placée verticalement de 20 kW (70 000 Btu/h) avec une valeur théorique de 20 kW (70 000 Btu/h) dans un espace de volume défini pendant 20 minutes.

Paramètres techniques :

Normes :

IEEE 1202

Propagation de la flamme - essais de fils et de câbles

IEEE 383

Normes d'essais de type pour les fils IE, les joints de chantier et les connecteurs pour les centrales nucléaires

UL 1685

La propagation du feu du câble et la production de fumée

Principales caractéristiques :

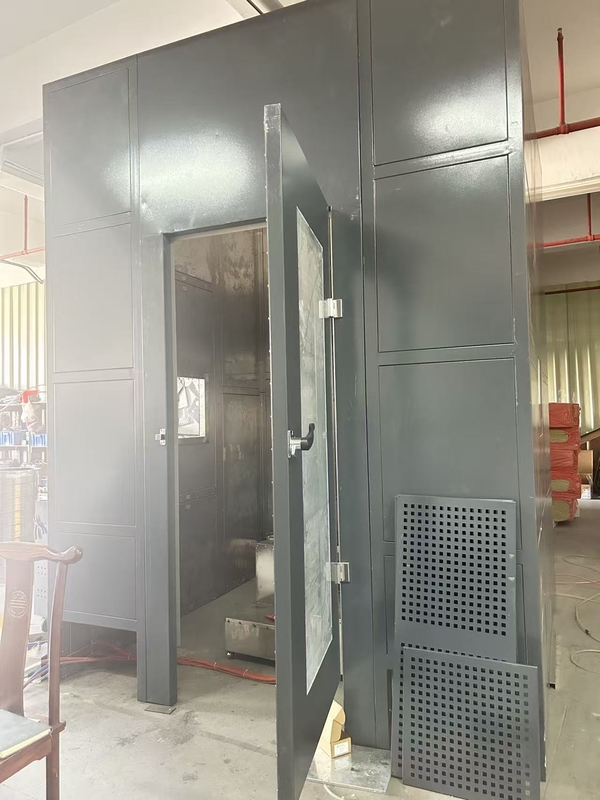

Taille de l'espace d'essai : 2438 (longueur) × 2438 (largeur) × 3353 (hauteur) mm, volume : 19,93 m3, surface intérieure : 5,94 m2 ;

Des thermocouples et des anémomètres bidirectionnels sont utilisés pour mesurer la température et la vitesse des gaz dans le tuyau d'échappement ;

L'anémomètre bidirectionnel est utilisé pour mesurer avec précision la vitesse du vortex des gaz de combustion à haute température générés pendant le processus de combustion dans le tuyau d'échappement ;

La taille de la palette est de 305 (longueur) × 76 (largeur) × 2438 (hauteur) mm, la largeur de l'échelle en acier est de 25 ± 6 mm et la largeur verticale est de 229 mm ;

Chalumeau avec brûleur au propane avec mélangeur Venturi pour IEC60332-3 ;

Contrôleur de débit massique pour garantir que l'alimentation en air et la pression d'air peuvent toujours maintenir un débit d'air régulier ;

La carte d'acquisition de données est utilisée pour collecter et mesurer avec précision la température des composants internes et la température de la flamme du brûleur ;

Le gaz et l'air peuvent être contrôlés par des électrovannes ;

Système de mesure de la densité de la fumée

Système d'essai du taux de dégagement de chaleur de l'oxygène paramagnétique

Les électrovannes et les allumeurs peuvent être contrôlés manuellement via des boutons sur le panneau de commande, et l'instrument peut être mis hors tension en cas d'urgence (y compris l'ordinateur)

Système de mesure de la densité de la fumée
1. L'électrovanne et l'allumeur peuvent être contrôlés manuellement via des boutons sur le panneau de commande, et l'alimentation de l'instrument (y compris l'ordinateur) peut être coupée en cas d'urgence
2. Alimentation : CA 220 V, 50/60 Hz, 15 A ;
3. Poids total : environ 650 kg ;
4. Outils : Gaz comprimé, ordinateur personnel, aspirateur, gaz (fourni par l'utilisateur)
