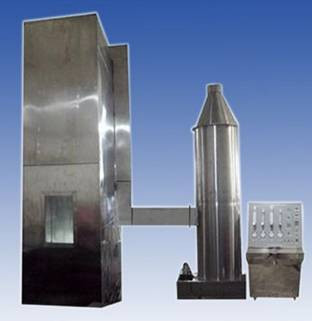

DX8349 Testeur de combustion de câbles et de câbles

Le champ d'application:Il est utilisé pour évaluer la capacité des fils et câbles montés verticalement ou des câbles optiques à inhiber la propagation verticale des flammes dans des conditions spécifiées,et le processus d'utilisation doit coopérer avec les tours d'élimination des poussières de fuméeL'ensemble de la machine est composé de plusieurs parties, comme une chambre d'essai, une source d'air, une échelle en acier, un système de purification des émissions et une source d'allumage.

Conforme à la norme:conformément à GB/T18380.31-2008, IEC60332-3-10-2018 "Essai de combustion des câbles et câbles optiques dans des conditions de flamme, partie 31:Le dispositif d'essai de propagation verticale de la flamme des fils et câbles montés verticalement peut satisfaire aux exigences de GB/T18380..32-2008/CEI60332-3-21:2000 Essai de flamme des câbles et câbles optiques dans des conditions de flamme Partie 32: Essai de propagation verticale de la flamme des câbles et câbles groupés installés verticalementUneClasse F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Essai de combustion par flamme de câbles et câbles optiques dans des conditions de flamme Partie 33:Épreuve de propagation verticale de la flamme des fils et câbles montés verticalement - classe A", GB/T18380.35-2008/IEC60332-3-24:2000 Essai de flamme des câbles et câbles optiques dans des conditions de flamme Partie 35: Essai de propagation verticale de la flamme des câbles et câbles groupés montés verticalement CatégorieC", GB/T18380.36-2008/CEI60332-3-25:2000 Test de flamme des câbles et câbles optiques dans des conditions de flamme Partie 36: Essai de propagation de la flamme des câbles et câbles groupés montés verticalement CatégorieDJe suis désolé.

Paramètres techniques:

• Chambre d'essai: le dispositif expérimental doit être une chambre autoportante d'une largeur de (1000±100) mm, d'une profondeur de (2000±100) mm et d'une hauteur de (4000±100) mm.La paroi arrière et les deux côtés de la chambre d'essai doivent avoir un coefficient de transfert de chaleur d'environ 0.7W?m-2? K-1 isolation thermique, plaque d'acier inoxydable USU304 de 1,5 mm d'épaisseur, 65 mm d'épaisseur de fibre minérale isolante au milieu, 1,5 mm d'épaisseur USU304 plaque d'acier inoxydable à l'extérieur

2Source d' air:

L'entrée d'air est équipée d'un anémomètre numérique de vitesse de l'air et le débit de gaz de l'air est de (5000±500) L/min.

Une fois l'essai terminé: si l'échantillon brûle encore pendant une heure après l'arrêt du feu, il y a une alarme et un dispositif pour arrêter la combustion par la pluie.

3. Type d'échelle en acier: large (500±5) mm échelle standard en acier (800±10) mm échelle en acier rond en acier inoxydable USU304

4Appareil de purification des rejets:

La partie supérieure de la chambre d'essai est équipée d'un anémomètre numérique pour s'assurer que le débit du vent est inférieur à 8 M/S, ce qui n'affectera pas le débit d'air dans la chambre d'essai.

Dispositif de collecte et de lavage des fumées: acier inoxydable SUS304, diamètre 800 mm, hauteur 3500 mm.

Source d'allumage

1Type: la source d'allumage doit comporter une ou deux lampes à gaz propane à courroie et leurs débitmètres et mélangeurs de venturi.La surface du feu doit être forée avec 242 plaques métalliques plates d'un diamètre de 1.32 mm, la distance centrale de ces trous est de 3,2 mm, et ils sont échelonnés en trois rangées, chaque rangée est de 81, 80 et 81, réparties dans une plage de 257 × 4,5 mm de taille nominale.une rangée de petits trous sont coupés de chaque côté du lance-flammesChaque souffleur doit être équipé d'un dispositif précis pour contrôler le débit de propane et d'air.Des rotomètres ou des débitmètres de masse peuvent être utilisés.

2. Le souffleur à la source d'allumage doit être placé horizontalement, à (75±5) mm de la surface avant de l'échantillon de câble, (600±5) mm du fond de la chambre d'essai,et symétrique à l'axe de l'échelle en acierLe point d'allumage du souffleur doit être situé au centre entre les deux marches de l'échelle en acier et à au moins 500 mm de l'extrémité inférieure du spécimen.
