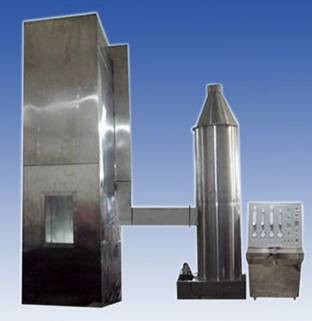

DX8349 Testeur de combustion de câbles et de câbles
Le champ d'application:Il est utilisé pour évaluer la capacité des fils et câbles montés verticalement ou des câbles optiques à inhiber la propagation verticale des flammes dans des conditions spécifiées,et le processus d'utilisation doit coopérer avec les tours d'élimination des poussières de fuméeL'ensemble de la machine est composé de plusieurs parties, comme une chambre d'essai, une source d'air, une échelle en acier, un système de purification des émissions et une source d'allumage.
Conforme à la norme:conformément à GB/T18380.31-2008, IEC60332-3-10-2018 "Essai de combustion des câbles et câbles optiques dans des conditions de flamme, partie 31:Le dispositif d'essai de propagation verticale de la flamme des fils et câbles montés verticalement peut satisfaire aux exigences de GB/T18380..32-2008/CEI60332-3-21:2000 Essai de flamme des câbles et câbles optiques dans des conditions de flamme Partie 32: Essai de propagation verticale de la flamme des câbles et câbles groupés installés verticalementUneClasse F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Essai de combustion par flamme de câbles et câbles optiques dans des conditions de flamme Partie 33:Épreuve de propagation verticale de la flamme des fils et câbles montés verticalement - classe A", GB/T18380.35-2008/IEC60332-3-24:2000 Essai de flamme des câbles et câbles optiques dans des conditions de flamme Partie 35: Essai de propagation verticale de la flamme des câbles et câbles groupés montés verticalement CatégorieC", GB/T18380.36-2008/CEI60332-3-25:2000 Test de flamme des câbles et câbles optiques dans des conditions de flamme Partie 36: Essai de propagation de la flamme des câbles et câbles groupés montés verticalement CatégorieDJe suis désolé.
Paramètres techniques:
Chambre d'essai: le dispositif expérimental doit être une chambre autoportante d'une largeur de (1000±100) mm, d'une profondeur de (2000±100) mm et d'une hauteur de (4000±100) mm.La paroi arrière et les deux côtés de la chambre d'essai doivent avoir un coefficient de transfert de chaleur d'environ 0.7W?m-2? K-1 isolation thermique, plaque d'acier inoxydable USU304 de 1,5 mm d'épaisseur, 65 mm d'épaisseur de fibre minérale isolante au milieu, 1,5 mm d'épaisseur USU304 plaque d'acier inoxydable à l'extérieur
2Source d' air:
L'entrée d'air est équipée d'un anémomètre numérique de vitesse de l'air et le débit de gaz de l'air est de (5000±500) L/min.
Une fois l'essai terminé: si l'échantillon brûle encore pendant une heure après l'arrêt du feu, il y a une alarme et un dispositif pour arrêter la combustion par la pluie.
3. Type d'échelle en acier: large (500±5) mm échelle standard en acier (800±10) mm échelle en acier rond en acier inoxydable USU304
4Appareil de purification des rejets:
La partie supérieure de la chambre d'essai est équipée d'un anémomètre numérique pour s'assurer que le débit du vent est inférieur à 8 M/S, ce qui n'affectera pas le débit d'air dans la chambre d'essai.
Dispositif de collecte et de lavage des fumées: acier inoxydable SUS304, diamètre 800 mm, hauteur 3500 mm.
Source d'allumage
1Type: la source d'allumage doit comporter une ou deux lampes à gaz propane à courroie et leurs débitmètres et mélangeurs de venturi.La surface du feu doit être forée avec 242 plaques métalliques plates d'un diamètre de 1.32 mm, la distance centrale de ces trous est de 3,2 mm, et ils sont échelonnés en trois rangées, chaque rangée est de 81, 80 et 81, réparties dans une plage de 257 × 4,5 mm de taille nominale.une rangée de petits trous sont coupés de chaque côté du lance-flammesChaque souffleur doit être équipé d'un dispositif précis pour contrôler le débit de propane et d'air.Des rotomètres ou des débitmètres de masse peuvent être utilisés.
2. Le souffleur à la source d'allumage doit être placé horizontalement, à (75±5) mm de la surface avant de l'échantillon de câble, (600±5) mm du fond de la chambre d'essai,et symétrique à l'axe de l'échelle en acierLe point d'allumage du souffleur doit être situé au centre entre les deux marches de l'échelle en acier et à au moins 500 mm de l'extrémité inférieure du spécimen.
Paramètres techniques:
1La taille de la boîte d'essai est de 1 000 (W) x 2 000 (D) x 4 000 (H) mm, et le milieu est rempli d'une boîte en laine minérale.
2Le fond de la boîte est à 150 mm de la paroi avant et il y a un espace d'admission d'air de 800 (W) x 400 (D) mm.
3L'espace d'échappement supérieur est de 300 (W) x 1000 (D) mm.
4Échelle large en acier inoxydable de taille 500 (W) X3,500 (H), 1 pièce
5Échelle standard en acier inoxydable de taille 800 (W) X3,500 (H), 1 pièce
6. 2 dispositifs de brûleur de propane standard à bande
7. 2 appareils de mélange de gaz à venturi
8Le manomètre et le dispositif de réduction de pression peuvent régler la pression du propane et de l'air à 0,1 MPa.
9. Le rotamètre ajuste et définit le débit de gaz
10La boîte fournit des échelles en acier et des balustrades qui sont pratiques pour les utilisateurs de détecter au sommet
11. Équipé d'une soupape à bille pour fermer manuellement la source d'air
12. régler automatiquement le temps d'essai de combustion et couper automatiquement la source de gaz à ce moment
13. Le thermocouple sur la paroi interne de la boîte peut afficher la température interne de la boîte
14Les dimensions de la boîte de combustion: 1120 (W) X2195 (D) X5077 (H) mm
15Les dimensions de la boîte de commande: 1280 (W) X770 (D) X1200 (H) mm
16Énergie électrique: AC 220V, 50/60Hz, 2A
17Source d'air: propane, air (fourni par le client)
Tour d'élimination des poussières de fumée:Il est principalement utilisé pour générer des gaz de combustion dans le processus expérimental, et le gaz déchargé après avoir été traité par la tour d'élimination des poussières de fumée répond aux exigences de protection de l'environnement.
Matériau: le corps entier de l'épurateur est fabriqué en PP, il n'y a pas de composants métalliques dans le système et il a une résistance extrêmement élevée aux acides et aux alcalis et à la corrosion;
Couche liquide circulante: peut être remplie avec de l'eau du robinet, peut également être remplie avec du liquide de lavage, l'effet du liquide de lavage est meilleur,afin d'éviter le rejet de déchets dans la corrosion du fond de la tour de lavage;
couche d'air: les gaz d'échappement émis dans le processus de production ou expérimental qui doivent être traités, et la couche d'air est reliée à l'entrée d'air pour permettre aux déchets de pénétrer dans la couche d'air;
Couche de remplissage: le matériau de remplissage de l'épurateur est constitué de billes à trous moyens en PP de type oursin de mer, qui ont la forme d'un TELLERTT multicolores,et il y a une fenêtre sur la surface de la couche de remplissage, ce qui est pratique pour nettoyer les boules dans la couche de remplissage. La fonction principale de la couche de remplissage est de disperser les gaz d'échappement dans la couche d'air et de les transformer en déchets dispersés,afin que les gaz d'échappement puissent être complètement nettoyés dans la couche de pulvérisation d'eau;
Couche de pulvérisation d'eau: la tête d'arrosage dans la couche de pulvérisation d'eau adopte une rotation de PP120 degrés sans obstruer la tête d'arrosage, couvrant 95% de la surface,et la couche de pulvérisation d'eau a une fenêtre indépendante pour faciliter l'inspection de l'état de fonctionnement de la tête d'arrosage;
Couche antibrouillard: elle peut filtrer efficacement les impuretés de l'air et, en même temps, empêcher les cristaux de brume d'eau dans les gaz d'échappement de corroder la paroi interne de l'épurateur;
Pompe à circulation: La pompe à circulation fait circuler le liquide dans la couche liquide en circulation à travers la tête d'arrosage pour économiser de l'eau.
Les dimensions: 1500 (W) × 1000 (D) × 3000 (H) mm;
L'alimentation électrique: AC 380V à trois phases, 50/60 Hz, 10 A.
